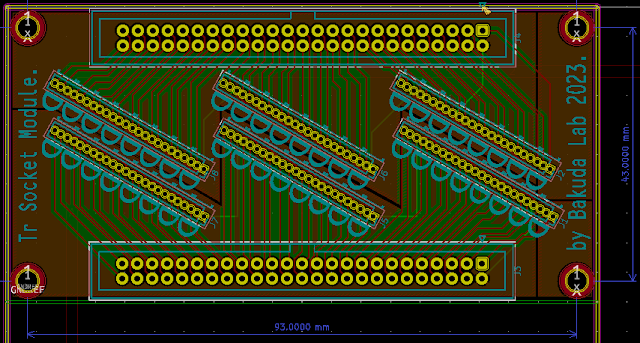

トランジスターのマウント部分を設計します。

外形が50mmｘ100mmに収めたかったのでこうなっています。

密度からして2ユニット入りそうだったので48本差すことが出来ます。

Dの形は文字のDを敷き詰めました。

直線には配置出来ませんので３分割して30度傾けました。

基板に風を当てて熱が逃げるようにエミッターの両面ベタ塗りです。

1.27mmの世界なので凄い事になってます。

計測基板を上にスタッキングして横から風を当てます。

次はスイッチング部分の設計ですね。

KiCAD7の自動配線機能。

線を引くって時にFを押すと配線してくれますので本数が多い場合は非常に便利です。

線を引かない時にFを押すとフリップしてしまうので気を付けましょう。
