Link8 for Eurorack Monster. Eurorack内バス規格・Eurorack間接続モジュールの開発（組立編）

日付:

 最初から総てうまくはいかない。

　初期設計の基板も届き、Model-Bの基板のvcut（折れるよう溝堀り指示）が抜けていました。
　Model-Bが作れないのも面白くないのでガテン系カッター（刃が交換出来ないサバイバルナイフのようなカッターナイフ）とアクリルカッターを駆使して切断を試みました。

　Model-Aは文句ありません。

　AC100V 1Aは異常な発熱も無くテストOKでした。まぁEurorackで使う電流じゃありませんがそのくらいの事はクリアしないと。

　EMIのテストは困難なのです。真っ直ぐにケーブルを置くと15mでも1MHzの波形は綺麗ですがループ状にしたとたん怪しくなり始めます。結果として使用環境で良くも悪くもなりました。高周波用のスペクトラムアナライザーを持っていないので詳細なデータはありません。オーバーシュートやアンダーシュート、静電気の試験もしていませんが単純な回路ですので心配はないです。

 では出来上がった製品を観てみましょう。



Link8  for Eurorack Monster. (Prototype)

左からLink8 Model-A,Model-B,Model-C



Link8 Model-A

　Model-Aは4HPサイズ。奥行が50ｍｍもあるのでスキフ系のケースは収納不可能です。フロントに1port、バックに4portのRJ-45 Shielded Connector(Etherと言ってしまうとPCに繋げてしまう人が居そうだからあえてRJ-45と言います)が付いておりEurorack内の新たなBusとして機能します。ポリフォニックなMIDI-CV変換モジュールやVCO群にModel-Aを配置します。複数でもいいですよ。

パネルは両面基板で出来ています。Link8の文字はスズメッキの銀色です。
黒丸パーツはサージ吸収素子、青は100pF、黒管はEMIフィルタ
Model-Aはバスに流れた数MHzの高周波ノイズや静電気を減衰させて接続モジュールを保護します。



Link8 Model-B

　Model-Bは3HPサイズ。奥行は35mm。横幅が失敗で4HPに変更になります。量産タイプなので信号のオーバーシュートを減衰する100pFのコンデンサーが付いているだけです。これだけでも長距離で安定するのです。
　主にEG群、リズムボックス群といった複数のトリッガーやCVを使いたい場所に配置すると活躍できるでしょう。
Model-Aを使わずModel-Bを複数使うのも特に問題はありません。
12mm間隔で隙間に100pF。2portの標準装備。





Link8 Model-C

　Model-CはModel-BをIntellijelの1U規格に合わせました。
　ヒントを与えてくれたOctalink 1Uをリスペクトしたものです、使用目的に違いはありますが、機構が単純であるが故にNarashinoCityStandard規格とOctalink 1Uは互換がある可能性が非常に高い。






Link8の印刷が隠れている。

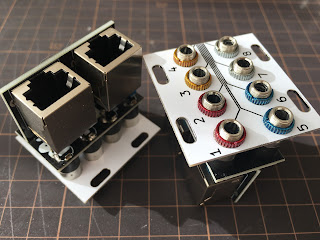

目を惹く色付きナットについて

　視認性を高める色付きナットは自作。理想は赤橙黄白のTR-808配色ですが、クリアカラーでは無理なのでこの通り。 意外に写真映りがいいが色について自分は満足していない。

　製法は公開しないが強靭な塗装が出来た。全然塗装が剥がれない。欲しい人がいれば売る。

　黄色は紫外線劣化により色が薄くなる傾向がある為、金メッキのナットだけを中国に発注中。

　ナットの精度について言いたい事は沢山ある。日本で生産している所を誰か知りませんか？
あとこのナットの名前は英語で何と呼ばれているのか知りたい。

Narashino City Standards Version 1（勝手に制定）

  • RJ-45コネクターの1~8pinは3.5mmジャックのTip(Hot)1~8chに繋げ、RJ-45コネクターのシールドは3.5mmジャックのSleeveに繋げる共通グランドです。1chだけならこうです。
簡略図


  • CAT7のシールド付きケーブルを使いましょう。平型が柔らかくてお勧め。滅多に売っていないクロスケーブルを使うとChの整合がとれないので使わないで下さい。
    シールド付きケーブルの例

  • 3.5mmのコネクターには100pFを取り付ける事。
  • 隣接モジュールのノイズがパネル、フレーム、Link8パネルに伝わる可能性があるので絶縁が望ましい。
  • Narashino City StandardsのライセンスについてはCC ZEROを宣言します。
　以上です。
　世界のビルダーの皆さん、この規格を採用して下さい。
　ボーレートは幾らですかとかキャリア信号は何千Hzですかとか聞かないように。

Next Version

他に安くて他Chに出来るケーブル・・・HDMIケーブルを使う予定。

さらなる改良。

総じて電気的には良好。それ以外に課題が残る。
パネルデザイン。将来的にパネル色は白黒Red,Green,Blue,Yellow
マウントホールを〇にしてみる。
Model-Cのジャック基板修正。RJ-45基板にLink8の表示を印刷。
Model-Cは100pFコンデンサーの取り付けが複雑過ぎなので次回に向けて基板に収める。
上下のマウントホールは絶縁する設計に変更。
三角波のデザインに変更。

 LED照明に使われるアルミ基板（ヒートシンクを兼ねている）1.6mmが安く作れる。
グラスファイバーとどちらがフロントパネルとして有効だろう？
