UMR2 REV.E Compactの設計

UMR2 REV.E Compactとは

オリジナルのUMR2と同じサイズで終わったかと思われたこの作業。どうせ手でハンダ付けしないのであれば、コンパクトサイズにしてしまおうという内容です。（また日本人の悪い習性です）



KiCAD Tips 入手困難な部品を汎用部品に置換える方法。しかもEAGLEのbrdファイルしかない場合。



UMR2をKiCADではなくEasyEDAにインポートし、アセンブリまで発注できるようにしてみた。

基板の設計は小型化するとより「動けばよい」というだけで芸術性と信号の綺麗さは失われます。

まぁラスボスってそういう感じですよね？

UMR2 REV.E Compact 48x35mm

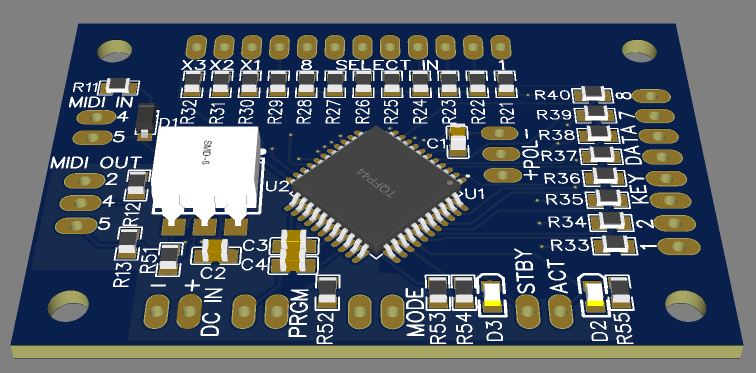

UMR2 REV.E Rerouted(Original Size) 56x38mm



cd・えｔ

こちらのほうがわかりやすい。もう隙間が無い。





抵抗とその表示部分がカットされた仕上がりです。

キャパシターと抵抗は0805から0402と半分以下の大きさです。

KEYの８ピン部分はホールと干渉するようになり、より小さくするのは不可能です。

電源を安定させる200uF相当のキャパシターを外せばフォトカプラーを下げて46mmに挑戦する事は出来るかもしれません。

こちらはDIYの精神からかけ離れた製品となるので詳細は非公開です。

安定して動作するようなら売りに出すかも知れません。
